요구 사양에 맞춰
회로부터 다시 그립니다

범용 보드에 맞춰 설비를 바꾸는 대신, 설비에 맞는 보드를 만듭니다. 통신 인터페이스와 입출력 채널, 동작 전압을 주문 사양대로 설계 및 실장해 시제품 1장부터 양산까지 공급합니다.

제어 MCU
STM32F103 계열
통신
EtherCAT · RS-485 · 무선
설계 범위
회로 · 아트웍 · 펌웨어
최소 수량
1 ea (시제품)

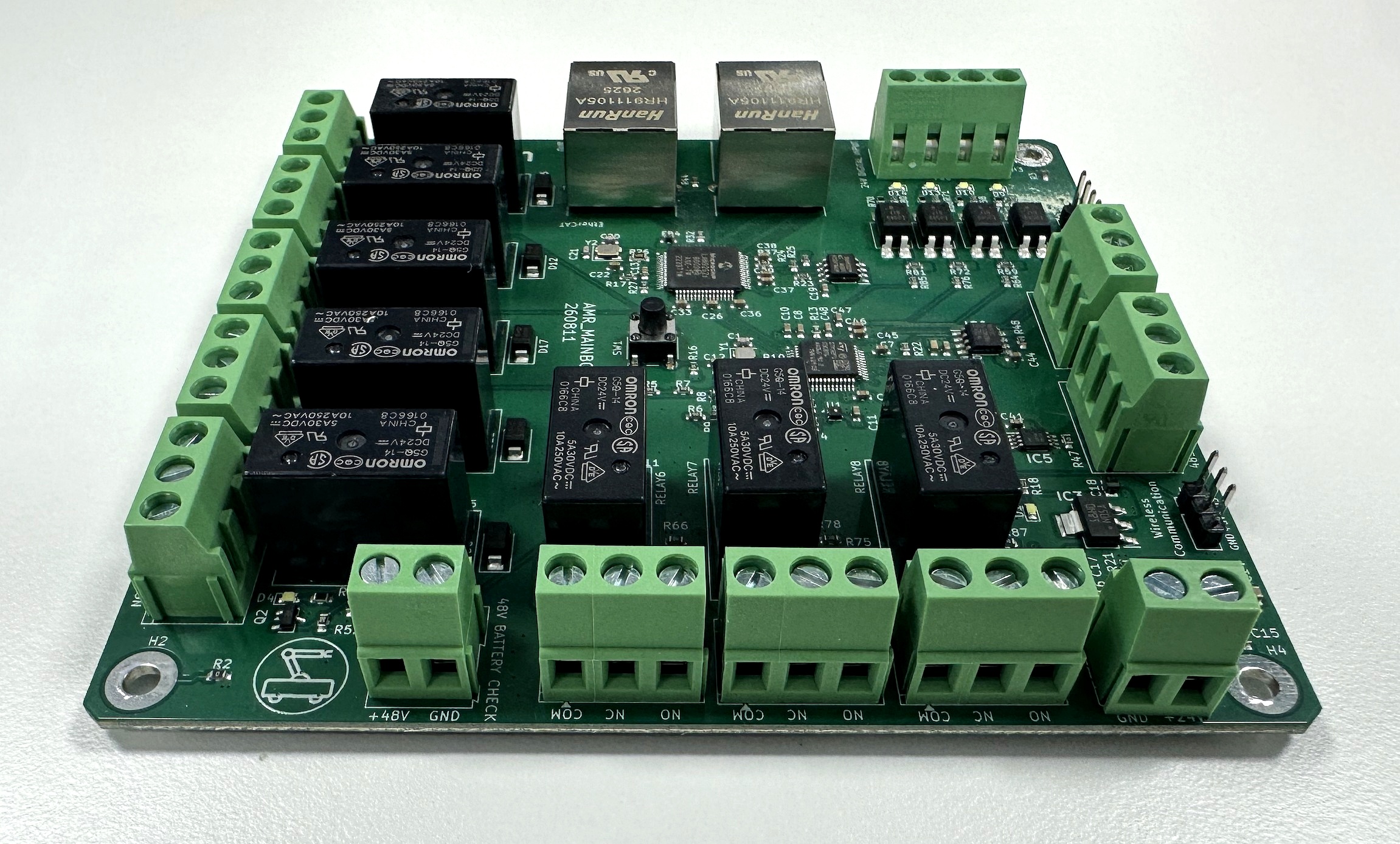

WIM 커스텀 제어보드 실물 사진

WIM-CB100 · EtherCAT 제어보드

쓰지 않는 회로도, 모자란 채널도 없이

STM32F103 코어부와 전원부는 고정 설계로 유지하고, 통신·입출력·센서 영역만 주문 사양에 맞춰 실장합니다. 쓰지 않는 커넥터와 트랜시버를 빼면 기판 면적과 단가, 소비 전력이 함께 내려갑니다.

WIM-CB100구역 구성도 · 실제 배치는 사양에 따라 달라집니다COMM — 주문 구성INOUTEtherCAT · LAN9252USBRS-485RS-232UARTWIRELESSWi-Fi / BLE / LoRaPOWERDC 24V5V / 3.3V역극성 · TVS 보호CORE — 공통STM32F103 계열Cortex-M3 · 72 MHz64 KB Flash / 20 KB SRAMSWD8 MHz XTALSENSOR — 옵션SHT31 온습도VBAT 감시12-bit ADC · I²CI/O — 주문 구성 (채널 수 · 전압 지정)DIGITAL IN — 5 / 12 / 24 VRELAY ×4RELAY ×4
WIM-CB100 구역 구성도 — 통신·전원·코어·센서·입출력 영역으로 구성되며, 실제 배치는 주문 사양에 따라 달라집니다.

기본 사양

주문 구성과 무관하게 공통 적용됩니다.

MCU
STM32F103 계열 (LQFP48 / 64)
코어 / 클럭
ARM Cortex-M3 · 72 MHz
메모리
Flash 64 KB / SRAM 20 KB
입력 전원
DC 24 V · USB 5 V
보호 회로
역극성 · TVS 서지 · PTC 퓨즈
ADC
12-bit · 최대 10 ch
기판
FR-4 4층 · 1.6 t
크기
주문 사양에 따라 결정
장착
M3 마운팅 홀 · DIN 레일 브래킷 옵션
커넥터
스크루 터미널 블록 · 2.54 mm 핀헤더
디버그 / 기록
SWD 헤더 · USB DFU 부트로더
개발 환경
STM32CubeIDE · HAL 예제 제공

커스터마이즈 가능 항목

통신 인터페이스는 조합 실장이 가능하며, 입출력은 채널 수와 신호 전압을 지정합니다. 코드는 주문 코드에 그대로 들어가는 식별자입니다.

통신 인터페이스 COMM

복수 선택이 가능합니다. EtherCAT과 무선 모듈은 기판 면적을 크게 사용하므로 동시 실장 시 입출력 채널 수 조정이 필요할 수 있습니다.

EtherCAT슬레이브 컨트롤러 + 100BASE-TX 2포트(IN/OUT), 데이지 체인 배선, CoE 지원
EC
USBUSB 2.0 Full-Speed Device, CDC 가상 COM 포트 및 DFU 펌웨어 기록 지원
UB
UARTTTL 3.3 V 레벨, 최대 3채널, 2.54 mm 핀헤더 인출
UA
RS-232트랜시버 1채널, D-Sub 9핀 또는 터미널 블록 인출 선택
232
RS-485Modbus RTU 지원, 120 Ω 종단 저항 점퍼, 절연형 트랜시버 옵션
485
무선Wi-Fi · BLE · LoRa 중 택 1 모듈 실장, 전용 헤더로 UART 연동
WL

디지털 입출력 I/O

입력 신호 전압은 주문 시 지정하며, 지정 전압에 맞는 절연 회로와 분압 저항으로 실장됩니다.

디지털 입력포토커플러 절연, 4 / 8 / 16 채널, 신호 전압 5 V · 12 V · 24 V 중 지정
DI
디지털 출력오픈 드레인 방식, 4 / 8 / 16 채널, 플라이백 다이오드 내장
DO
릴레이 출력기계식 SPDT 접점 2 / 4 / 8 채널, 접점 상태 표시 LED, 채널별 터미널 블록
R
PWM최대 6채널, 16-bit 분해능, 모터 드라이버 · 조광 제어용
P

센서 · 계측 SENSOR

측정값 읽기와 보정 로직을 포함한 예제 펌웨어를 함께 제공합니다.

온습도 측정디지털 온습도 센서(I²C), 온보드 실장 또는 외장 프로브 인출
TH
배터리 전압·잔량분압 회로 + 12-bit ADC, 측정 범위 주문 지정(예: 48 V 계통), 잔량 환산 로직 포함
BV

전원 입력 POWER

두 입력을 함께 실장하면 USB로 펌웨어를 기록하면서 24 V로 현장 동작을 검증할 수 있습니다.

DC 24 V터미널 블록 입력, 벅 컨버터로 5 V / 3.3 V 생성
24
USB 5 VUSB 버스 파워로 동작, 저전력 구성에 적합
U5
24 V + USB 겸용24 V · USB 동시 입력, 다이오드 OR 회로로 자동 절체
DU

주문 코드 구성

필요한 사양을 선택하면 주문 코드가 만들어집니다. 그대로 견적 문의에 첨부되며, 상담 시 이 코드로 사양을 확인합니다.

전원 입력
통신 인터페이스 · 복수 선택
디지털 입출력
센서 · 계측 · 복수 선택

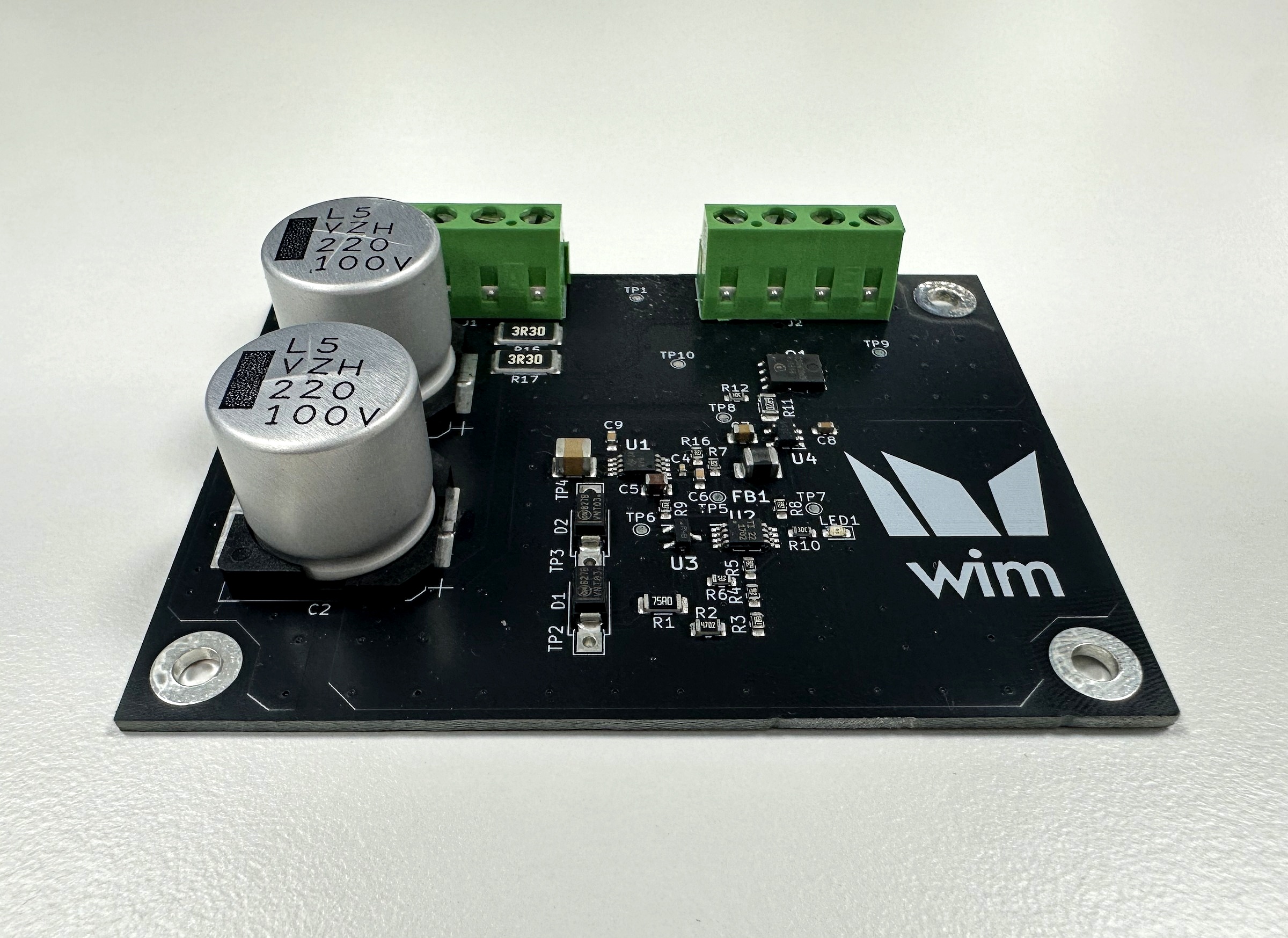

WIM-RB100 · 회생저항 제어보드

설정한 전압을 넘으면 회생 에너지를 저항으로 흘립니다

감속하는 모터가 발전기처럼 동작하면 DC 버스 전압이 밀려 올라갑니다. RB100은 버스 전압을 상시 감시하다가 설정한 동작 개시 전압을 넘는 순간 스위칭 소자를 열어 회생저항으로 에너지를 소비시키고, 전압이 복귀 전압 아래로 내려오면 차단합니다.

동작 전압 설정

동작 개시 전압과 히스테리시스 폭을 지정하면 위 그래프의 문턱값이 그대로 반영됩니다. 실제 설정 가능 범위는 사용하는 DC 버스 계통에 따라 상담 시 확정합니다.

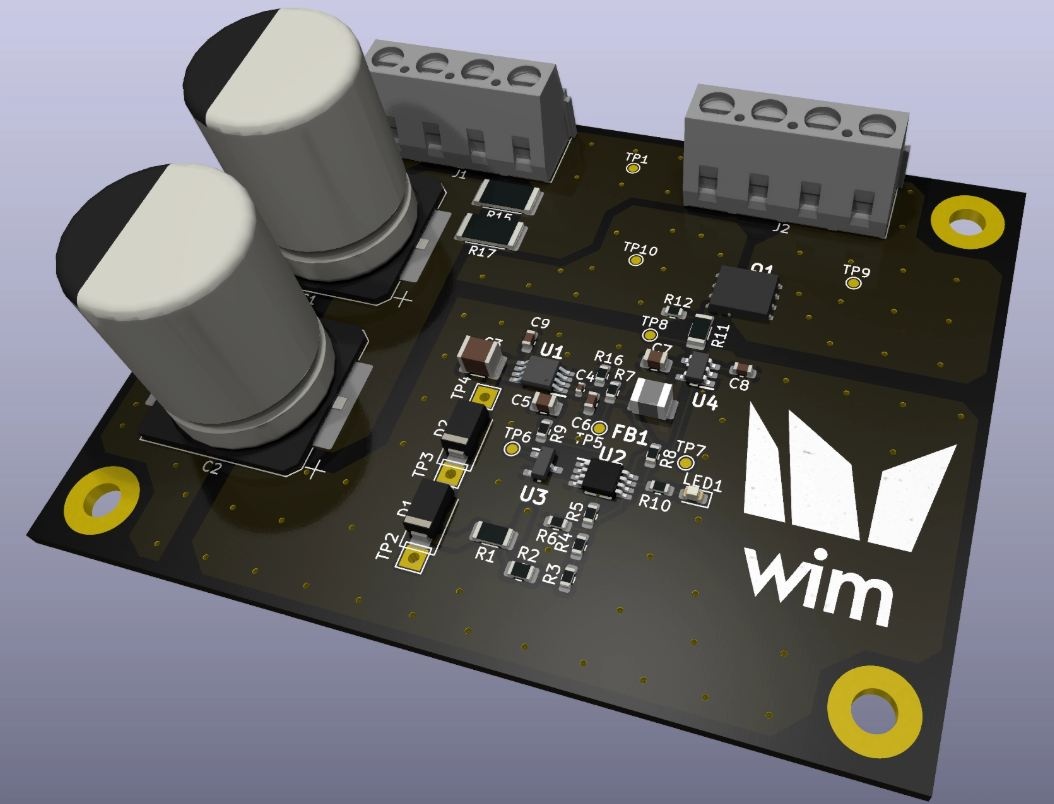

WIM-RB100 회생저항 제어보드 3D 렌더링

슈미트 트리거 동작

단일 문턱값을 쓰면 전압이 경계에서 흔들릴 때 스위칭이 반복됩니다. 슈미트 트리거로 켜지는 전압과 꺼지는 전압을 벌려 두면 이 떨림이 사라집니다.

DC 버스 전압동작 개시 · 방전 상태복귀 전압
문턱 전압

이 전압을 넘으면 방전을 시작합니다.

클수록 스위칭 떨림에 강하고, 작을수록 전압을 촘촘히 잡습니다.

회생저항 · 방열

스위칭 소자와 방열 설계 산정에 사용합니다.

옵션 · 복수 선택

동작 전압 설정 동작 개시 전압과 히스테리시스 폭을 지정하면 위 그래프의 문턱값이 그대로 반영됩니다. 실제 설정 가능 범위는 사용하는 DC 버스 계통에 따라 상담 시 확정합니다.

기본 사양

회로 상수와 부품 정격은 사용 계통에 맞춰 결정되므로, 주황색으로 표시한 항목은 상담 단계에서 확정합니다.

동작 방식
버스 전압 감시 → 스위칭 소자 방전
비교 회로
슈미트 트리거 (히스테리시스형)
MCU
불필요 — 아날로그 회로 단독 동작
동작 개시 전압
주문 지정
복귀 전압
동작 개시 전압 − 히스테리시스 폭
버스 안정화
대용량 전해 커패시터 ×2
배선
스크루 터미널 블록 2조
상태 표시
온보드 동작 표시 LED
검증
테스트 포인트 10점 (TP1–TP10)
기판
크기 · 층수 주문 사양에 따라 결정

Works

설계부터 검증까지 직접 합니다

회로 설계와 아트웍, 파넬 제작, 펌웨어 기록과 동작 검증을 사내에서 진행합니다. 문제가 생겼을 때 회로 단계까지 되짚어 수정할 수 있습니다.

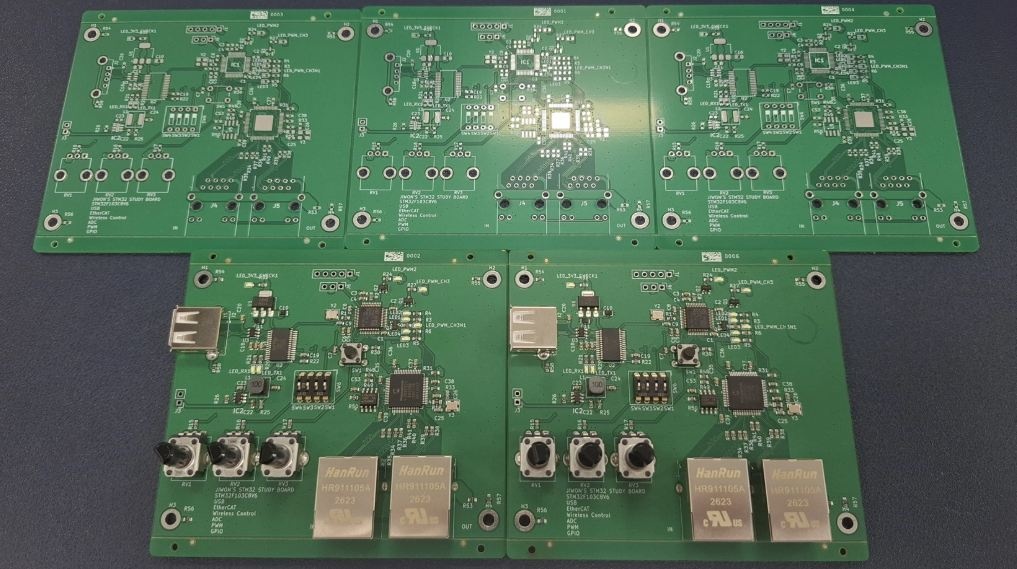

파넬 제작
파넬 제작동일 설계를 파넬로 묶어 제작하면 실장 공정과 단가가 함께 내려갑니다. 사진은 USB · EtherCAT 2포트 · ADC · PWM 구성의 STM32F103 보드 5장.

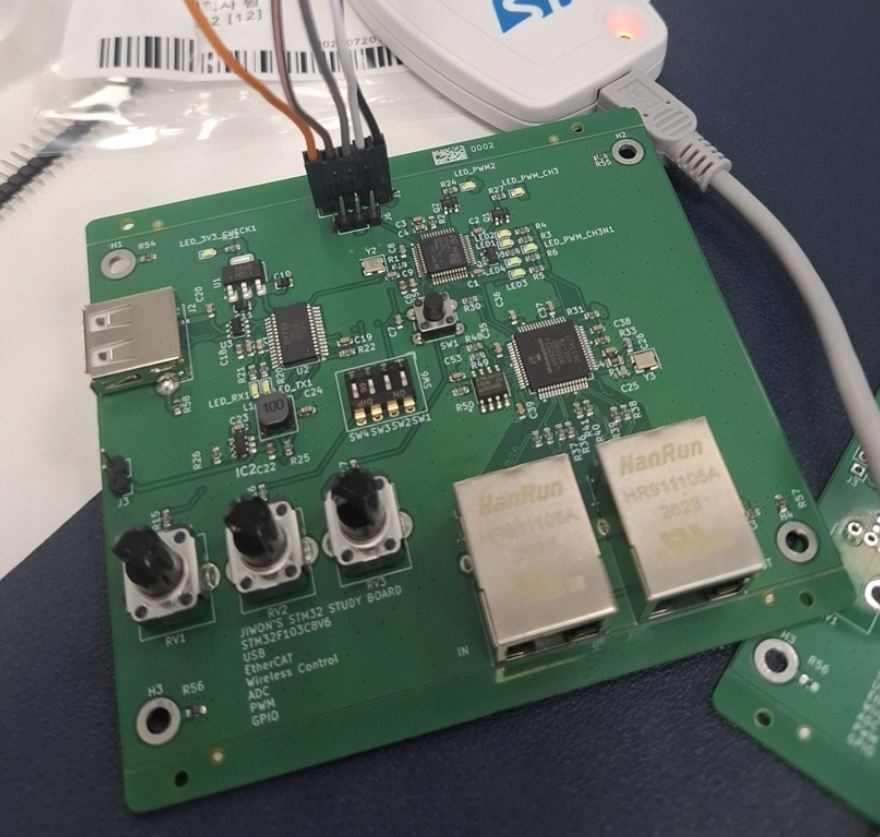

펌웨어 기록 · 동작 검증
펌웨어 기록 · 동작 검증SWD로 펌웨어를 기록하고 EtherCAT 통신, 가변저항 ADC 입력, PWM 출력까지 실동작을 확인한 뒤 출하합니다.

Applications

적용 분야

AMR · 이송 로봇

EtherCAT으로 상위 제어기와 연결하고, 릴레이로 주변 장치를 구동하며 48 V 배터리 전압을 상시 감시합니다.

EtherCAT 슬레이브 I/O 노드

마스터 제어기와 현장 센서·액추에이터를 잇는 분산 I/O. 데이지 체인 배선으로 제어반 배선량을 줄입니다.

서보 · 모터 감속 구간

회생저항 보드로 감속 시 밀려 올라가는 DC 버스 전압을 잡아 드라이브 과전압 정지를 방지합니다.

설비 제어 · 인터록

절연 입력으로 근접·리밋 스위치를 받고, 릴레이 접점으로 솔레노이드와 표시등을 구동합니다.

원격 계측 모니터링

온습도와 전압을 주기적으로 수집해 RS-485 Modbus 또는 무선으로 상위 시스템에 전송합니다.

기존 설비 통신 개조

RS-232만 지원하는 노후 장비에 RS-485 또는 EtherCAT 인터페이스를 덧붙이는 게이트웨이로 사용합니다.

Process

제작 절차

문의부터 양산까지의 표준 일정입니다. 옵션 구성과 수량에 따라 달라질 수 있습니다.

01

요구 사양 상담

현장 신호 종류, 통신 환경, 계통 전압과 설치 조건을 확인합니다.

1–2일
02

사양 확정 · 견적

주문 코드를 확정하고 회로 구성과 단가를 제시합니다.

2–3일
03

시제품 제작

회로 설계, 아트웍, 기판 제작, 부품 실장, 펌웨어 탑재.

2–3주
04

현장 검증

실제 설비에 적용해 신호와 통신을 확인하고 상수·펌웨어를 조정합니다.

1–2주
05

양산

확정 도면으로 반복 생산합니다.

3–4주

Inquiry

견적 문의

구성한 주문 코드와 함께 요청 내용을 남겨 주시면 담당 엔지니어가 영업일 기준 1일 이내에 회신합니다.
